激波（脉冲）吹灰器器（HTP型）

激波吹灰器技术参数

激波吹灰器HTP系列单个喷口作用距离:4～7m

输出能量:距离喷口4m处大于50KJ

单喷口消耗燃气量（0.01Nm3/次）

燃 料 气：乙炔、瓦斯或液化气等，压力范围0.1～0.3MPa

压缩空气：0.4～0.6MPa

电 源：220 v 50Hz 3Kw

激波吹灰器工作原理

恒泰HTP系列激波吹灰系统是近年来兴起的一种新的吹灰方式，是利用可燃气体如：煤气、天然气、液化气、乙炔等，与空气经各自的测控管路调控后，均匀混合，在特殊设计的燃烧室内产生爆燃、爆轰，经输出管上的喷口发射出脉冲激波。能量被引导至被作用管束附近，以高温、高速的气流伴随着巨大的声强作用到换热管束表面，通过波形扰动、气流冲刷、高温膨胀、声压震荡以及冲击振打等多种模式的综合作用，达到清除管束表面积灰的目的。广泛应用在以煤粉、燃油和燃气为原料的工业锅炉和换热器上，以清除相应部位的积灰。

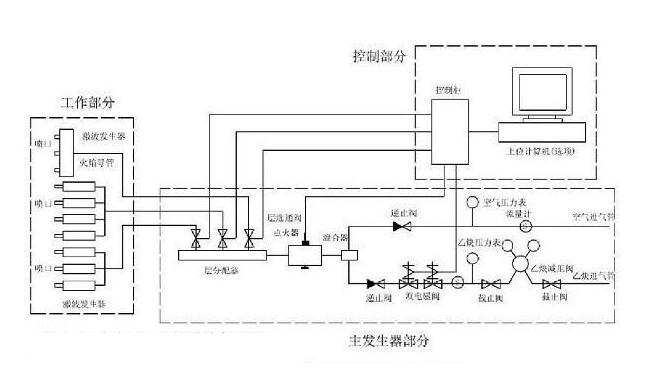

激波吹灰器的组成

主发生部分、控制部分和工作部分。

主发生部分包括空气和燃气的混合器、层分配器以及控制进气和分层的各种控制阀门和压力、流量传感器等；

控制部分包括控制柜和上位计算机；

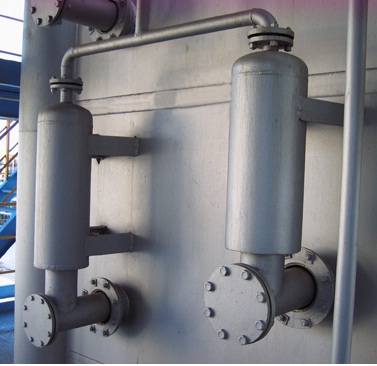

工作部分包括激波发生器和激波喷口。

实践证明，这种新的吹灰方法能够广泛应用于各种工业锅炉和换热器表面，而且效果优异、经济性能好、运行可靠、操作维护简单。

激波吹灰器主要型式

激波吹灰器根据气体混合点的设置位置分为串联式和并联式两种形式。串联式系统是指气体混合点设置在主干管路上，经点火器后产生的高温气体再经分配器至各吹灰点；

并联式系统是指气体混合点设置在各吹灰点的分支管路上，经点火器后产生的高温气体直接至各吹灰点。

从系统设置而言，并联式系统比串联式系统更安全、控制更灵活。

激波吹灰器的最大优点

1.除灰效果好：能够在较大空间范围内有效清除受热面的积灰结焦，大幅度提高换热效率和降低排烟温度，运行可靠、效果显著。

2.自动化可靠性高：控制系统中传感器设置相应故障的联锁保护动作，各类故障分级处理，支路故障不影响整个系统的运行。

3.使用范围广：可以适用于任何炉型，包括各种循环流化床锅炉、燃油锅炉、余热炉、加热炉、工艺炉以及垃圾焚烧炉等。可以适用锅炉任何部位，包括过热器、再热器、省煤器、空气预热器等。

4.经济效益高：降低工人劳动强度（除渣），运行成本低。
